Режим Variable Stroke


Выбор режима осуществляется щелчком по радиокнопке Variable Stroke (Переменный мазок). Для полноценной работы в этом режиме рисования нужен графический планшет. Это внешнее устройство (его иногда называют дигитайзер, от английского digitizer), которое используется для оцифровки чертежей и рисования. Современные планшеты имеют перья, чувствительные к нажатию. При рисовании в режиме Variable Stroke сила нажатия пера регулирует толщину линии.

На рис 2-13 справа показано диалоговое окно с настройками режима Variable Stroke. Поле Width (Ширина мазка) служит для определения максимальной и минимальной ширины линии. Эти значения задаются либо в левом числовом поле, либо при помощи движка. В качестве толщины можно задать любое число в диапазоне от О до 72 пунктов или эквивалентные значения в других единицах измерения. Переключатель Auto remove overlap (slow) обеспечивает автоматическое удаление перекрывающихся контуров линий (рис.2-14). Эта полезная функция несколько замедляет процесс рисования.

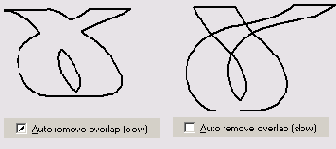

2-14. Действие переключателя Auto remove overlap (slow)

Имитацией графического планшета может служить использование клавиш <<-> или <1> и <-»> или <2>. Если в процессе рисования нажать и удерживать клавиши <-»> или <2>, то толщина линии будет увеличиваться. Нажатие клавиш <<-> и <1> приводит к уменьшению толщины. Между стрелочными и цифровыми клавишами есть некоторое различие. Стрелочные клавиши можно нажимать заранее, до начала рисования, клавиши <1>, <2> — только после старта кривой.

В режиме Variable Stroke клавиши-модификаторы <Alt>, <Shift>, <Ctrl> действуют так же, как и в режиме Freehand.
