Дуги


Разработчики FreeHand не включили инструмент Arc (Дуга) в инструментальную панель. Для вызова инструмента надо выполнить команду Window|Xtras|Xtra Tolls (клавиатурный эквивалент <Ctrl>+<Alt>+<X>), которая выводит на экран палитру Xtras Tool (Дополнения) (рис. 3-5, слева). Термином Xtras разработчики FreeHand обозначают дополнительные программные средства, расширяющие возможности основной программы.

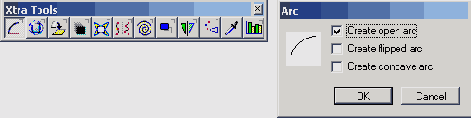

3-15. Инструмент Arc (Дуга) его настройки

Щелчок по кнопке

(Arc) включает инструмент для рисования дуг. Рисование дуг выполняется точно так же, как рисование прямоугольников или эллипсов. Щелчок и буксировка мышью создают дугу, вид которой зависит от выбранных установок. Двойным щелчком по кнопке инструмента в палитре Xtras Tool вызывается диалоговое окно (рис. 3-15) с тремя переключателями.

Переключатель Create open arc (Создать открытую дугу) обеспечивает рисование открытых дуг, примеры которых приведены на рис. 3-16 в верхнем ряду. Если этот переключатель не установлен, то будут создаваться фигуры, которые авторы программы называют замкнутыми дугами. Эти фигуры показаны на рис. 3-16 в среднем ряду.

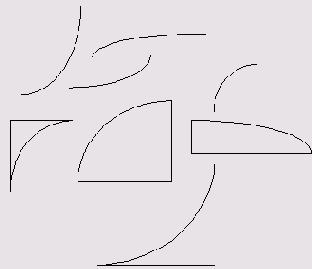

3-16. Примеры дуг

Переключатель Create flipped arc служит для изменения направления выпуклости дуги. Следует отметить, что этот переключатель не имеет большого значения, поскольку, меняя направление буксировки мыши, можно добиться того же результата.

И наоборот, переключатель Create concave arc (Создать вогнутую дугу) очень полезен. Его выбор обеспечивает рисование вогнутых замкнутых дуг, примеры которых приведены на рис. 3-16 в нижнем ряду. Нарисовать такие фигуры другими средствами — это непростая задача.

В процессе рисования дуг можно использовать клавиши-модификаторы. Клавиша <Ctrl> переключает режимы рисования дуг с открытой дуги на замкнутую и наоборот. Клавиша <Shift>, как всегда, обеспечивает регулярность нарисованных фигур. С ее помощью можно нарисовать дуги, которые являются либо четвертинками круга (замкнутая дуга, как на рис. 3-16 справа в среднем ряду), либо четвертинками окружности. Клавиша <Alt> выполняет функции переключателя Create flipped arc: она на лету, в процессе рисования, меняет направление выпуклости дуг.
