Прямоугольные треугольники


Нарисовать прямоугольный треугольник можно многими разными способами. Первое, что приходит в голову, - прочертить инструментом Line все стороны треугольника. Путь не самый простой, поскольку надо несколько раз нажимать клавиши-модификаторы, добиться совпадения начальных и конечных точек отрезков и т. д. Задача еще более усложняется, если требуется получить треугольник с заданными длинами сторон.

Рассмотрим очень простой способ рисования прямоугольного треугольника с заданными длинами катетов.

  •  Выберите инструмент "прямоугольник";

  •  Нарисуйте прямоугольник, размеры сторон которого совпадают с заданными длинами катетов. В панели свойств при этом выводятся текущие размеры прямоугольника;

  •  Не снимая отметки с фигуры, разгруппируйте прямоугольник. Для этого можно использовать комбинацию <Ctrl>+<U> или кнопку Ungroup на главной панели;

  •  Нажмите на клавишу <Ctrl> и указателем растяните маркировочный прямоугольник над правой верхней вершиной фигуры (рис. 3-13, в центре). Выделенную вершину программа отображает в виде небольшого прямоугольника;

  •  Нажмите на <Del> и удалите отмеченную вершину. В результате прямоугольник превратится в треугольник.

  •  Сгруппируйте треугольник (<Ctrl>+<G>).

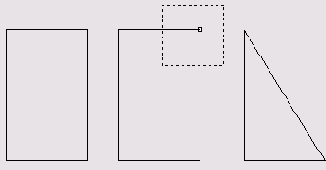

    • 3-13. Создание прямоугольного треугольника
