Ромбы и параллелограммы


Видимо, не существует более простого способа рисования ромба (параллелограмма), чем преобразование квадрата (прямоугольника). Вам необходимо:

  •  Выбрать инструмент Rectangle и, удерживая <Shift>, создать квадрат необходимого размера;
  •  Разгруппировать квадрат (<Ctrl>+<U>);
  •  Выбрать инструмент Pointer (или нажать <Ctrl>) и отметить две верхние вершины квадрата, как показано на рис. 3-14 в центре.
  •  При помощи стрелочной клавиши <->> сдвинуть вершины (рис. 3-14 справа).
  • Чтобы получить нужный сдвиг, следует отрегулировать шаг перемещения, который отрабатывается по нажатию стрелочных клавиш. Для этого надо выполнить команду File|Preferences (или набрать <Ctrl>+<Shift>+<D>), которая выводит на экран диалоговое окно с основными настройками программы. В окне выбрать закладку General и числовом поле Cursor distance (Сдвиг курсора) задать расстояние, на которое сдвигается отмеченный объект при однократном нажатии стрелочной клавиши.

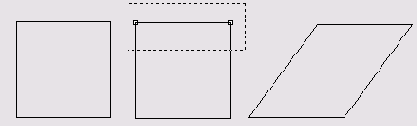

    3-14. Рисование ромба
