Иллюстрированный самоучитель по FreeHand


Трапеции


Трапеция — это одна из основных геометрических фигур. В программе нет инструмента, который мог бы нарисовать трапецию непосредственно. Рассмотрим, видимо, самый простой способ создания трапеции — преобразование в равнобедренную трапецию правильного многоугольника.

  •  Двойным щелчком на кнопке Polygon в панели инструментов вызовите окно для настройки инструмента "многоугольник";

  •  В настроечном окне задайие число сторон, равным 6, и убедитесь в том, что включена кнопка Polygon;

  •  При нажатой клавише <Shift> нарисуйте правильный шестиугольник с горизонтальным основанием (рис. 3-12, слева);

  •  Нажмите на <Ctrl> и указателем растяните маркировочный прямоугольник поверх двух нижних узлов (рис. 3-12, в центре). В результате эти узлы будут отмечены; выделенные узлы будут изображаться в виде небольших квадратиков.

  •  Нажмите <Del> и удалите отмеченные узлы. Получиться равнобедренная трапеция, показанная на рис. 3-12 справа.

  •  Не снимая отметки с фигуры, переведите трапецию в группу. Для этого необходимо нажать комбинацию клавиш <Ctrl>+<G> или щелкнуть по кнопке Group на главной панели.

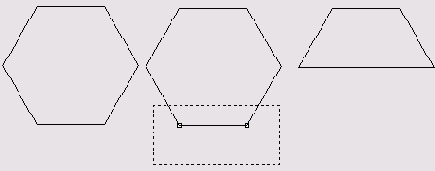

    • 3-12. Создание трапеции

    Трапецию можно получить и из прямоугольника. Для этого следует:

  •  Выбрать инструмент Rectangle и растянуть прямоугольник с требуемыми размерами;

  •  Разгруппировать прямоугольник (<Ctrl>+<U>);

  •  Выбрать указатель и отметить любой из узлов прямоугольника;

  •  Сдвинуть узел по горизонтали. Если требуется получить равнобедренную трапецию, то лучше воспользоваться стрелочными клавишами. При перемещении узла указателем следует нажать и удерживать клавишу <Shift>;

  •  Повторить операцию для другой вершины прямоугольника.
