Инструмент Roughen


Инструмент Roughen (Шероховатость), пожалуй, самый полезный инструмент из группы вспомогательных. Он добавляет опорные точки и случайным образом распределяет их в некоторой окрестности границы объекта. Это создает иллюзию «зашумленного контура» или контура, нарисованного от руки. Выбирается инструмент из палитры Xtra Tools (<Ctrl>+<Alt>-b<X>) щелчком по кнопке

. Степень «зашумленности» контура пропорциональна перемещению инструмента. Чем больше удаление инструмента от контура, тем сильнее искажается его граница.

Рассмотрим настройки инструмента. Двойным щелчком по кнопке инструмента вызывается диалоговое окно, изображенное на рис. 5-43.


5-43. Настройки инструмента Roughen

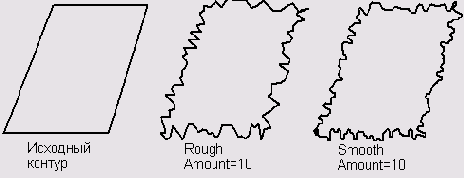

5-44. Примеры "зашумленных" контуров

В поле Amount (Количество) задается максимальное количество дополнительных узлов, которые может добавить программа на каждый линейный дюйм. От состояния кнопок Rough (Острый) и Smooth (Гладкий) зависит внешний вид контура. Выбор первой кнопки приводит к появлению на контуре зазубрин и острых краев. Выбор второй кнопки обеспечивает более гладкое течение контура (5-44).

Конечно, контуры, изображенные на рис. 5-44 справа, можно получить и традиционными графическими средствами, например, пером и указателем, но это потребует значительно больших усилий.
